TRIME-PICO-IPH TDR剖面土壤水分测量系统
一、 用途：
可测量土壤或其他介质深达3米的剖面含水量，标定后可以同时测量土壤剖面的含盐量。
该产品由TRIME-IPH升级而来，采用无线通讯数据传输，全面替代现有TRIME-IPH。
二、 原理：
TRIME基于TDR（Time domain Reflectometry with Intelligent MicroElements）时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多少有密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。
测量时，金属波导体被用来传输TDR信号，TRIME工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。IMKO发明了这种专利测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。
三、 组成：
主要组成：

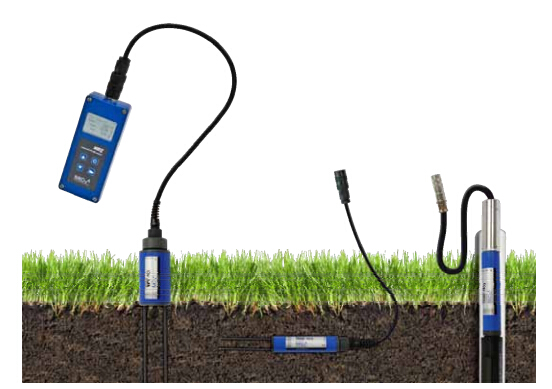

剖面土壤水分传感器（TRIME-PICO-IPH）：圆柱式探头，PVC材料外壳
剖面土壤水分传感器（TRIME-PICO-IPH）

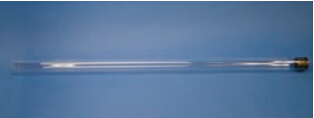

测量管：由TECANAT特殊塑料制成，有0.6米、1米、1.5米、2米、2.5米、3米五种不同深度及相关附件组成。可选国产或国外进口。
测量管

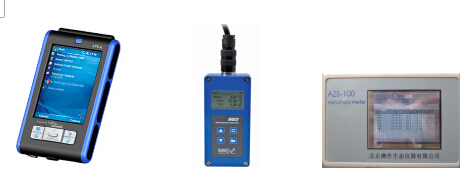

数据管理器或读表：采用掌上电脑，或者手持式读表，功能强大，读取数据及存储数据等，用户自选国外和国内品牌
PDA数据管理器 HD2读表 AZS-100手持式读表

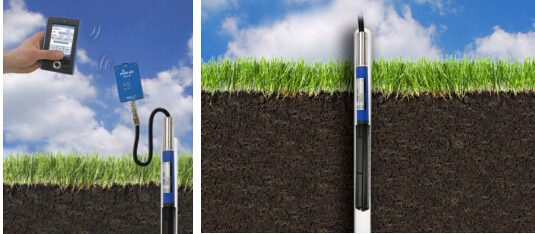

蓝牙通讯模块：与PDA数据管理器联用，实现无线通讯，同时负责给探头供电。
蓝牙通讯模块

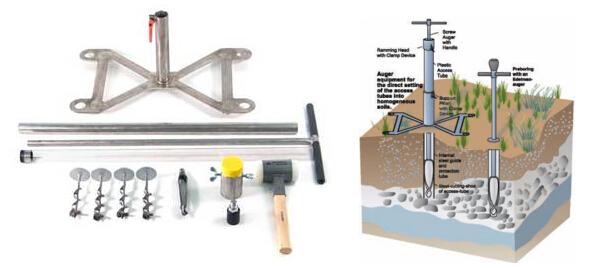

专用安装工具：埋设探管的专用工具套件，含土钻、支架、防震钢锤等等，为保证准确将测量管安装到位，最大程度上减小安装过程中产生的扰动，建议用户务必选择该专用安装工具。
专用安装工具
采集软件：PICO-TALK操作软件，用以采集数据，系统设置等，安装在掌上电脑上，有英文和中文两种版本
四、 基本技术指标：
IPH剖面土壤水分传感器：
数据管理器：
蓝牙通讯模块：
HD2读数表：
AZS-100读表
五、 产地：德国 Imko
可测量土壤或其他介质深达3米的剖面含水量，标定后可以同时测量土壤剖面的含盐量。
该产品由TRIME-IPH升级而来，采用无线通讯数据传输，全面替代现有TRIME-IPH。
二、 原理：
TRIME基于TDR（Time domain Reflectometry with Intelligent MicroElements）时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多少有密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。
测量时，金属波导体被用来传输TDR信号，TRIME工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。IMKO发明了这种专利测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。
三、 组成：
主要组成：
剖面土壤水分传感器（TRIME-PICO-IPH）：圆柱式探头，PVC材料外壳
剖面土壤水分传感器（TRIME-PICO-IPH）
测量管：由TECANAT特殊塑料制成，有0.6米、1米、1.5米、2米、2.5米、3米五种不同深度及相关附件组成。可选国产或国外进口。
测量管
数据管理器或读表：采用掌上电脑，或者手持式读表，功能强大，读取数据及存储数据等，用户自选国外和国内品牌
PDA数据管理器 HD2读表 AZS-100手持式读表
蓝牙通讯模块：与PDA数据管理器联用，实现无线通讯，同时负责给探头供电。
蓝牙通讯模块
专用安装工具：埋设探管的专用工具套件，含土钻、支架、防震钢锤等等，为保证准确将测量管安装到位，最大程度上减小安装过程中产生的扰动，建议用户务必选择该专用安装工具。
专用安装工具
采集软件：PICO-TALK操作软件，用以采集数据，系统设置等，安装在掌上电脑上，有英文和中文两种版本
四、 基本技术指标：
IPH剖面土壤水分传感器：
| Pico-IPH-T3 | Pico-IPH-T3C（更适用于高含盐量） | |||
| 土壤水分测量范围 | 0—100% | |||
| 电导率范围 | 0-6dS/m | 6-12dS/m | 12 -50dS/m(close to sea water) | |
| 0-40%测量精度 | ±2% | ±3% |
需要材料特殊标定 （仅限T3C/44） |
|
| 40-70%测量精度 | ±3% | ±4% | ||
| 测量重复精度 | ±0.3% | ±0.5% | ||
| 温度导致的漂移 | ±0.3% | |||
| 温度测量范围 | -15℃~+50℃（需要长期埋设） | |||
| 温度测量精度 | ±0.2℃ | |||
| 操作温度范围 | -15℃~+50℃（可定制其他温度量程） | |||
| 测量体积 | 3L（180mm x Ф150mm） | 2L（110mm x Ф150mm） | ||
| 适用土壤 | 非均质土壤 | 均质土壤，盐土 | ||
| 传感器长度 | 180mm | 110mm | ||
| 电缆长度 | 标配3.5m的7芯缆线 | |||
| 标定 | 出厂按矿物质土标定。用户可自行使用TrimeTool进行重新标定，最多可做15条自定义标定曲线 | |||
| 测量管内/外径 | 42mm/44mm | |||
| 测量管长度 | 0.6m, 1m，1.5m, 2m，2.5m, 3m | |||
| 供电要求 | 7-24VDC | |||
| 耗电情况 | 2.3s测量过程中，12V时，为100mA | |||
数据管理器：
| 数据管理器 | Rugged PDA |
| CPU | Based on Intel® XScale microarchitecture |
| 操作系统 | Microsoft Windows Mobile |
| 显示屏 | 3.5’全彩TFT LCD, QVGA 65536色，分辨率：480x640，TFT触摸屏 |
| 内存 | 256MB Flash ROM，64MB SDRAM |
| 电池 | 1700mAh锂电池，可充电 |
| 防水等级 | IP65 |
| 通讯方式 | 蓝牙2.0，W-LAN (IEEE 802.11g)，WiFi |
| 重量 | 0.5Kg |
| 随机附件 | 基座，触摸笔，USB电缆，充电器，软件光盘，使用手册等 |
| 人机工程学特性 | 4 个可编程应用程序快速启动键、5 向导航按键、录音按键 |
| 工作湿度范围 | 90% 相对湿度 |
| 工作温度范围 | 0°C 到 40°C |
蓝牙通讯模块：
| 功能 | 实现无线通讯，同时负责给探头供电 |
| 蓝牙通讯 | Bluetooth 2.0兼容，工作范围：最远10m |
| 工作温度 | -20℃~+70℃ |
| 供电 | 1000mAh Ni-MH电池（4x1.2V），充满电后，支持大于1500次测量 |
| 适合的探头 | PICO64，PICO32，PICO-IPH |
HD2读数表：
| 功能 | 用于读取水分数据，注意该读数表只能读数，无存储功能，可显示土壤水分，温度和电导率 |
| 适合的探头 | PICO-IPH，PICO64，PICO32 |
| 电池 | 4.8V DC 2000mAh，充满电可供5000次测量 |
| 防水等级 | IP67 |
AZS-100读表
| 功能 | 用于读取土壤水分、温度和电导率数据，同时记录测点的经度、纬度全球卫星定位数据 |
| 屏幕 | 高亮度强背光 3.5吋LCD触摸屏 |
| 存储能力 | 可存储300000组数据，最高达16G SD 卡 |
| 适合的探头 | PICO64，PICO32或PICO-IPH |
| 电池 | 大容量锂电池，持续工作12小时 |
五、 产地：德国 Imko
